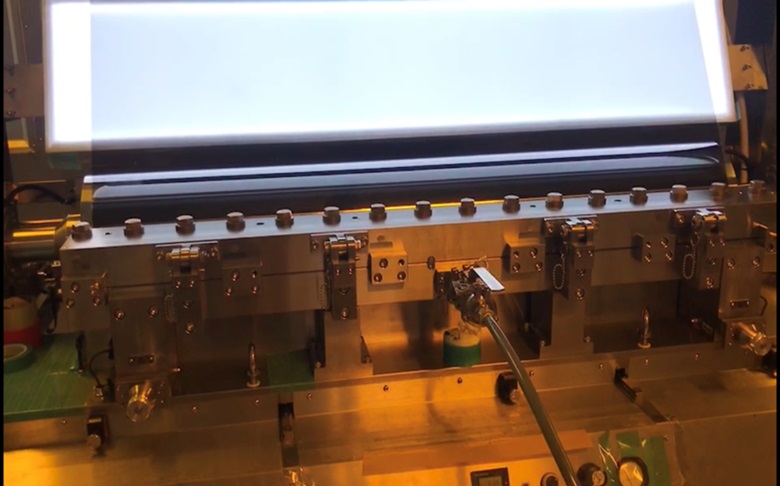

SMC COATING MACHINE

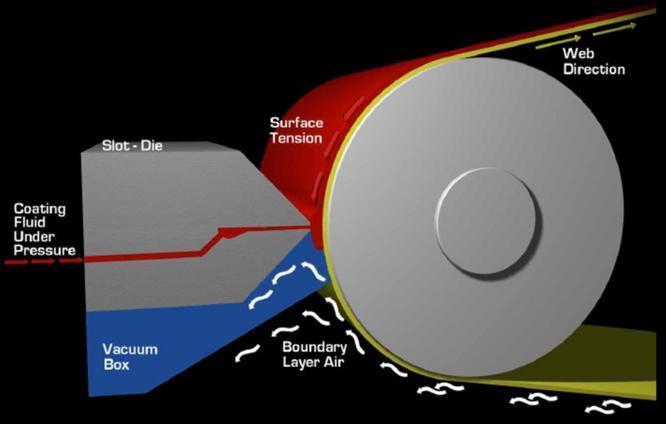

SLOT DIE COATING이란, 유동성이 있는 액상의 유체(슬러리, 점착제, Hard Coating제, 세라믹 기타)를 무맥동 펌프 또는 피스톤 펌프에 의해 슬롯 다이[Slot Die]라고 하는 Rheology에 의해 금형 내부 설계, 가공된 상하의 금형 판 사이로 공급하여, 액 공급 파이프로부터 공급받은 유체를 원단, 필름, Glass 판, Sheet 진행 방향의 폭 방향으로 일정하고 균일한 두께로 코팅하는 방법으로, 일반적으로 말하는 코팅의 두 가지 Concept인

1) 필름 두께의 변동에 따라 변하는 Non-Contour Coating [Total Coating Thickness Control( 원단 두께 + 코팅 두께)] 과는 다르게

2) 필름 두께의 변동과 관계없이 코팅 두께가 균일하며 일정하게 코팅하는 Contour Coating 방법을 말합니다.

슬롯 다이 코팅은 아래의 장점을 가지고 있습니다.

Liquid Tank로부터 Slot Die까지 공기 중에 액의 노출이 없어 용제의 점도 변화가 없이 코팅이 가능하며, 무맥동 정량 펌프를 사용하여 코팅하므로 일정한 양의 도포를 할 수 있습니다.

코팅 후 외관이 뛰어나, 광학용 Application에 사용되고, 코팅의 안정성 및 재현성이 뛰어납니다. Battery 및 제약 Application에 사용되는 Stripe Coating 및 Pattern Coating이 가능.

Multi Layer Coating이 가능합니다.

작업 요구조건에 따라 상이하지만, 슬롯 다이에 의해 코팅이 가능한 점도는 10 cPs로부터 250,000 cPs까지이며, 코팅 두께는 건조 전 1마이크론부터 10 mm 이상까지도 가능하며, 슬롯 다이 코팅 속도는 분당 1미터에서 빠르게는 자기 테이프 코팅에서 1,000미터 이상까지 사용되고 있습니다.
